周邊傳動刮吸泥機

【概述】
　　周邊傳動刮吸泥機適用于大中型幅流式二次沉淀池的機械排泥。
　　單周邊傳動刮泥機上部帶有浮渣收集裝置，底部帶有刮泥裝置，采用中心配水及排泥，常用于直徑大于12米的輻流沉淀池。
　　雙周邊傳動刮泥機為雙周邊驅動，中心支墩式，上部設有浮渣收集裝置，采用中心配水，利用液位差自吸式排泥，適宜的直徑范圍大于18米。
　　該刮泥機兩種機型為中心支墩，雙周邊傳動其傳動力矩大節能，采用中心進水和排泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，設有浮渣刮集排除裝置和過載保護；根據用戶要求控制系統可與微機聯網。
　　污水從池中心的進水管經導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，上清液通過溢流堰板由出水槽排出池外，污泥經刮板由池周刮向中心集泥坑，依靠池內水壓通過排泥管排出池外。整機主要由半(全)橋架、驅動裝置、中心旋轉支座、可動臂、刮泥板、撇渣裝置、出水堰等鋼結構件組成，運行時， 由齒輪減速電機驅動橋架的主動走輪旋轉，帶動懸掛的可動臂和刮泥板轉動，將池底的沉泥刮集至中心排泥斗后排出， 同時，水面的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗排出池外。
　　周邊傳動刮吸泥機是城市、水廠、城鎮污水處理廠常用的沉淀池吸泥設備。周邊傳動刮泥機排泥系統采用大扁吸口吸泥，可達到邊刮邊吸的良好效果； 同時周邊驅動機械采用軸裝式減速裝置，體積小、結構緊湊，使用壽命長。周邊傳動刮吸泥機是一種吸泥量調節方便節能效果顯著、日常維修保養方便的理想吸泥設備。
　　水下部份不銹鋼材料制造，使用壽命長達 20 年以上，是十分理想的刮吸泥機環保設備。周邊傳動刮泥機的減速機采用德國進口減速機，保證三年內不開箱，電控系統為西門子產品。
　　配合我公司其它帶式壓濾機、曝氣器、微孔曝氣器、轉碟曝氣機、格柵除污機等環保設備，周邊傳動刮吸泥機已在成功應用于國內多個造紙污水處理、皮革污水處理以及城市生活污水處理等工程。

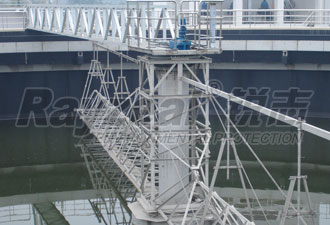

中心傳動刮吸泥機

【設備簡介】
　　中心傳動刮吸泥機適用于輻流式初次沉淀池及二次沉淀池污泥的污泥排除和排除浮渣。中心傳動刮泥機為中心支墩式中心傳動，平臺固定支墩式，由安裝在中心進水柱管上的蝸輪減速電機驅動，通過中心回轉支承的內嚙合齒輪傳動，帶動框架鋼結構、吸泥管臂架、集泥槽、吸泥管路、撇渣裝置等部件轉動，通常直徑范圍在8米至20米。小型下部采用整體對螺線刮板，中大型下部采用多板傾斜刮板，上捕浮渣收集裝置，池中心配水與排泥。扁吸嘴自吸式吸泥；池可平底流或傾斜底。
　　中心傳動刮泥機采用中心進水（或周邊進水）、周邊排水，可保證水流均勻。排泥方式為在池底部設單管、雙管吸泥，集中至底部集泥筒排泥，也可全部采用刮泥板，將污泥刮至集泥坑后排出，還可采用其它排泥方式。本機還設有浮渣刮集排除裝置和機械、電氣過載保護裝置。中心傳動刮泥機可根據用戶要求設置微機聯網。
　　中心傳動刮吸泥機主要由橋架、減速電機板、吸泥管、中心集泥槽、撇渣裝置鋼出水槽、出水堰板等作為配套輔件中心回轉支承、穩流筒、框架鋼結構、臂架、集泥刮就地控制箱等部件組成，并可將鋼制進水柱管、不銹驅動裝置采用蝸輪減速電機，并內置壓簧式過力矩保護機構；驅動電機采用Y型電機，電源為3P、380V、50HZ，防護等級IP55，F(xiàn)級絕緣；在工作時，各吸泥管自成單元，吸泥濃度可通過設在中心集泥槽的流量調節閥控置就地控制箱為戶外型，不銹鋼外殼，雙層門密封，手動和遠程控制。中心傳動刮吸泥機的水下部份為不銹鋼材料制作，減速機為進口德國公司產品，保證三年內不開箱，是十分理想的刮泥機環保設備。

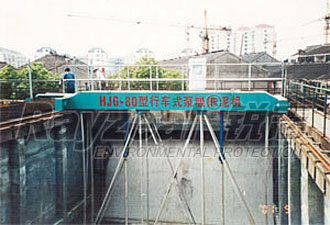

行車式刮吸泥機

【設備簡介】
　　行車式刮吸泥機適用于給排水工程中平流式沉淀池及沉砂池中污泥、砂及浮渣的機械排除，將沉降在池底的污泥刮集至集泥槽，并將池面的浮渣撇向集渣槽。行車式刮泥機可邊行走邊吸泥，可依據泥量的多少調節排泥次數，可根據用戶的要求設置浮渣刮板。按水流方向，可分為逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥機構在不刮泥回程時刮泥耙全部抬起。當回到刮泥的起始位置時，刮泥耙落下，從而形成行車式刮泥機的周而復始工作。
　　行車式刮吸泥機由行車桁架、驅動裝置、撇渣機構、刮板升降機構、程序控制及限位裝置等組成。動力線及信號線的收放裝置可按用戶的要求提供電纜卷筒、滑觸線及滑線裝置。行車式刮吸泥機可與中心控制聯網。
　　行車式刮泥機的動力線及控制線可依用戶的要求采用滑線、滑觸線及電纜卷筒。沉淀池內可根據工藝的要求設置斜管（斜板）。
　　用戶選定型號后提供詳細土建條件圖。
