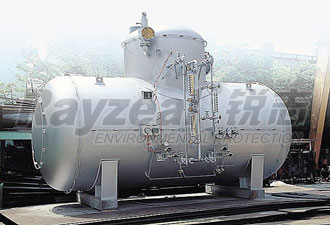

熱力噴霧式除氧器

【概述】
  鍋爐給水有嚴格的要求,首先需要經軟化水工藝或除鹽水處理,使鍋爐受熱面內部不結水垢。但是,水中仍含有氧氣和其他氣體,氧氣是一種主要的去極化劑,能造成鍋爐設備及熱力系統金屬面產生腐蝕,這種腐蝕經常是局部性潰瘍腐蝕,嚴重時造成金屬壁穿孔,不僅大大降低了鍋爐設備的壽命,而且影響鍋爐及熱力系統的安全性。
  給水的除氧電廠鍋爐或工業鍋爐防止腐蝕的主要方法。為了確保鍋爐安全經濟運行,國家頒布的《低壓鍋爐水質標準》(GB1576-85)中規定,凡是額定蒸發量大于2T/H的鍋爐均要除氧。銳志環保公司設計生產的熱力噴霧式除氧器作為驅除鍋爐用水中所含的溶解氧的環保設備,能很好地保護鍋爐免受氧的腐蝕。
  本公司除提供熱力式除氧器外,還可為您提供優質的真空除氧器。

【原理概述】
  在一定溫度下,當液面上的一種氣體與溶液中所溶解的該氣體達到平衡時,該氣體在溶液中的濃度與其在液面上的平衡壓力成正比,稱為亨利定律。熱力噴霧式除氧器即是根據該氣體溶解定律(道爾頓和亨利定律)這一原理來除掉水中的溶解氧及CO2等其它氣體。需要除氧的含氧水經過熱力噴霧式除氧器除氧頭中的噴嘴霧化成細滴,霧狀的水滴經過填料層落至除氧水貯水箱內。
  熱力噴霧式除氧器采用熱力式除氧的方法,即用蒸汽來加熱給水,蒸氣由下而上流動以加熱水滴,使水面上蒸汽的分壓力逐步增加,而溶解氣體的分壓力則漸漸降低,溶解于水中的氣體就不斷的逸出。當水被加熱至相應的壓力下的沸騰溫度時,水面上全部是水蒸氣,溶解氣體的分壓力為零,水不再具有溶解氣體的能力。亦即溶解于水中的氣體,包括氧氣均可被除去,被除去的氧氣和部分蒸氣由熱力噴霧式除氧器的頂部排氣管排出。
  熱力噴霧式除氧器除氧的效果一方面決定于熱力式除氧器能否把水加溫至相應壓力下的沸騰溫度,另一方面決定于溶解氣體的排除速度,這個速度與水和蒸汽的接觸表面積的大小有很大的關系。熱力式除氧器采用噴霧加填料的方式,水通過噴嘴被強烈的播散成霧狀下落與上升的蒸汽流相遇,霧化的結果大大增加的氣體的排除速度也更快,因此雖然水在熱力噴霧式除氧器中停留的時間很短,而除氧效果徹底。

【設備分類】
  按照工作壓力可將熱力式除氧器分為低壓熱力式除氧器(工作蒸汽壓力為0.02Mpa,水溫104℃)和高壓熱力式除氧器(工作蒸汽壓力大于0.32Mpa,水溫大于145℃)。

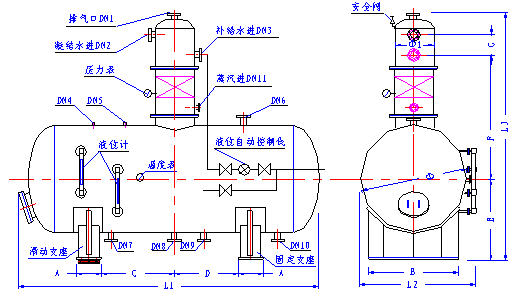

【技術參數】
項目/型號 RZ10 RZ20 RZ35 RZ50 RZ70 RZ100 RZ150 RZ200 RZ250
最大出力(T/H) 11 22 40 56 78 106 160 230 275
水箱容積(m3) 6.4 12 20 30 40 40 50 50 60
除氧頭直徑Φ 600 800 1000 1200 1400 1500 1600 1800 2000
水箱直徑Φ 1600 2000 2400 2800 3000 3000 3000 3000 3000
L1 5000 5500 6000 6500 8250 8250 8600 8600 9500
L2 1900 2300 2700 3100 3300 3300 3300 3300 3300
L3 3800 4200 4600 5800 6500 6680 6820 6950 7150
F 1850 2150 2200 2860 3162 3162 3250 3250 3250
G 500 550 610 780 980 1090 1150 1250 1320
Z 1100 1200 1700 1700 1726 1726 1726 1726 1726
A 350 400 400 450 450 450 450 450 450
B 1400 1800 2200 2600 2600 2650 2650 2650 2650
C排氣 1200 1400 1500 1600 1750 1755 1850 1850 2250
排氣DN1 40 40 50 50 80 80 80 100 100
凝結水進DN2 40 40 50 50 80 80 100 150 150
補給水進DN3 80 80 100 125 150 150 150 200 200
蒸汽進DN4 100 150 150 150 200 200 200 250 250
給水泵回水DN5 80 80 100 125 150 200 200 250 250
汽平衡DN6 100 125 150 150 200 200 200 250 250
出水口DN7 100 125 150 150 200 200 200 250 250
二次蒸汽DN8 50 65 80 100 100 100 150 150 150
水箱排污DN9 65 65 80 100 100 100 150 150 150
水平衡DN10 100 125 150 200 200 200 200 250 250
